電容式電壓互感器接線端子標志與普通的電壓互感器類似，本文的電容式電壓互感器接線端子標志均出自《GB/T 4703-2007電容式電壓互感器》，供大家參考學習。

01具有一個二次繞組的單相互感器

　　表示具有一個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。a表示電容式電壓互感器的二次繞組接線端子，n表示電壓互感器的一次繞組接地端子。

02具有兩個二次繞組的單相互感器

　　表示具有兩個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a和2a表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。

03具有兩個帶抽頭的二次繞組的單相互感器

　　表示具有兩個帶抽頭的二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a1、1a2和2a、2a2分別表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。

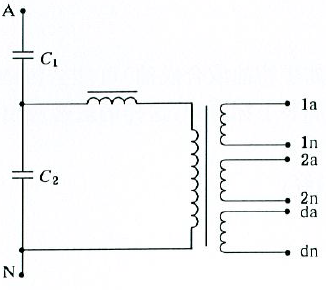

04具有一個剩余電壓繞組和兩個二次繞組的單相互感器

　　表示具有一個剩余電壓繞組和兩個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a1、1a2和2a、2a2分別表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。da和dn表示剩余電壓接線端子。

---
